In questa pagina trovate le informazioni utili a realizzare la scheda di controllo dell’oscillatore a FPLL, in questo caso si tratta dell ADF4153.
La mia è solo l’implementazione della scheda realizzata dall’amico Gian Marco IW1ECD.

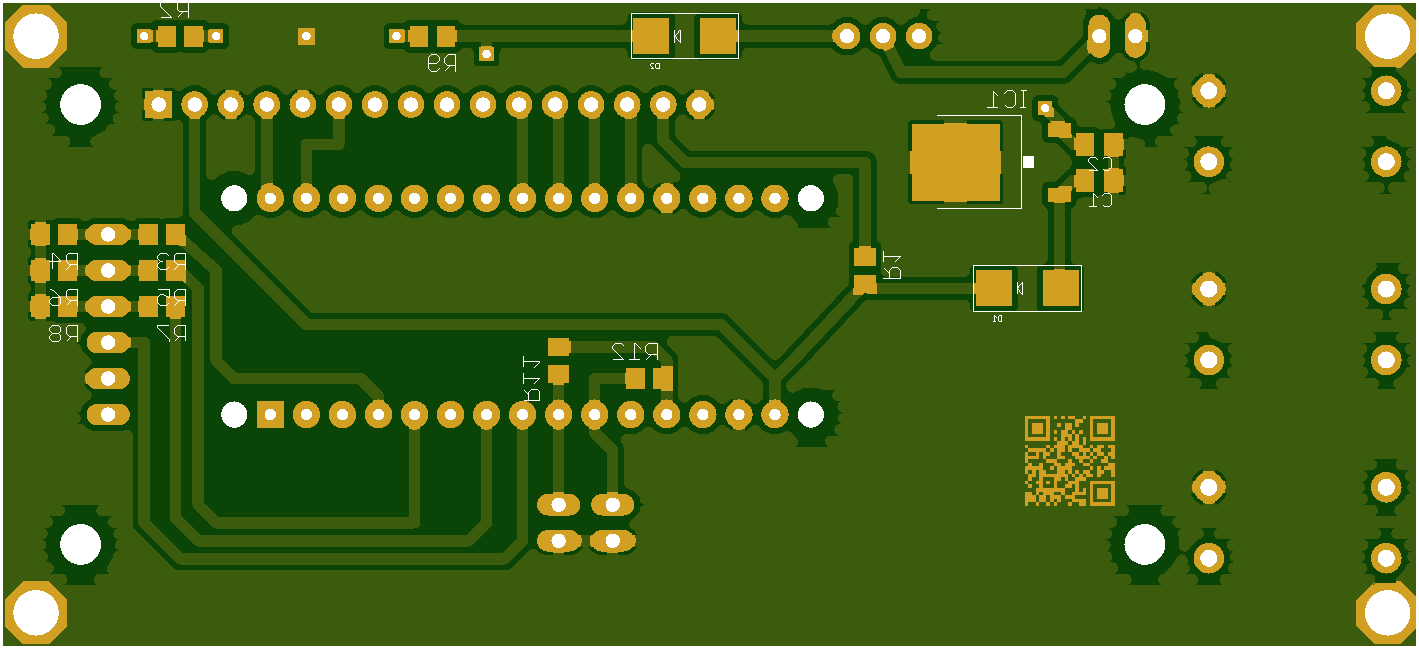

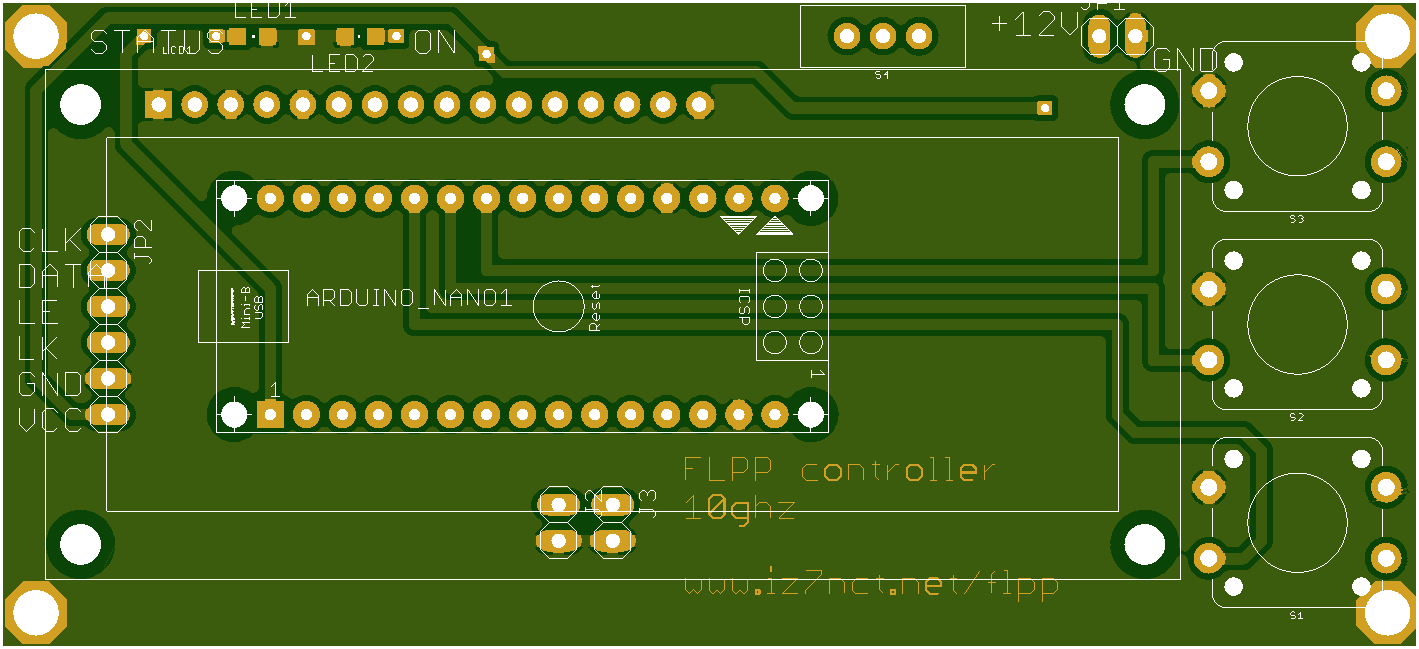

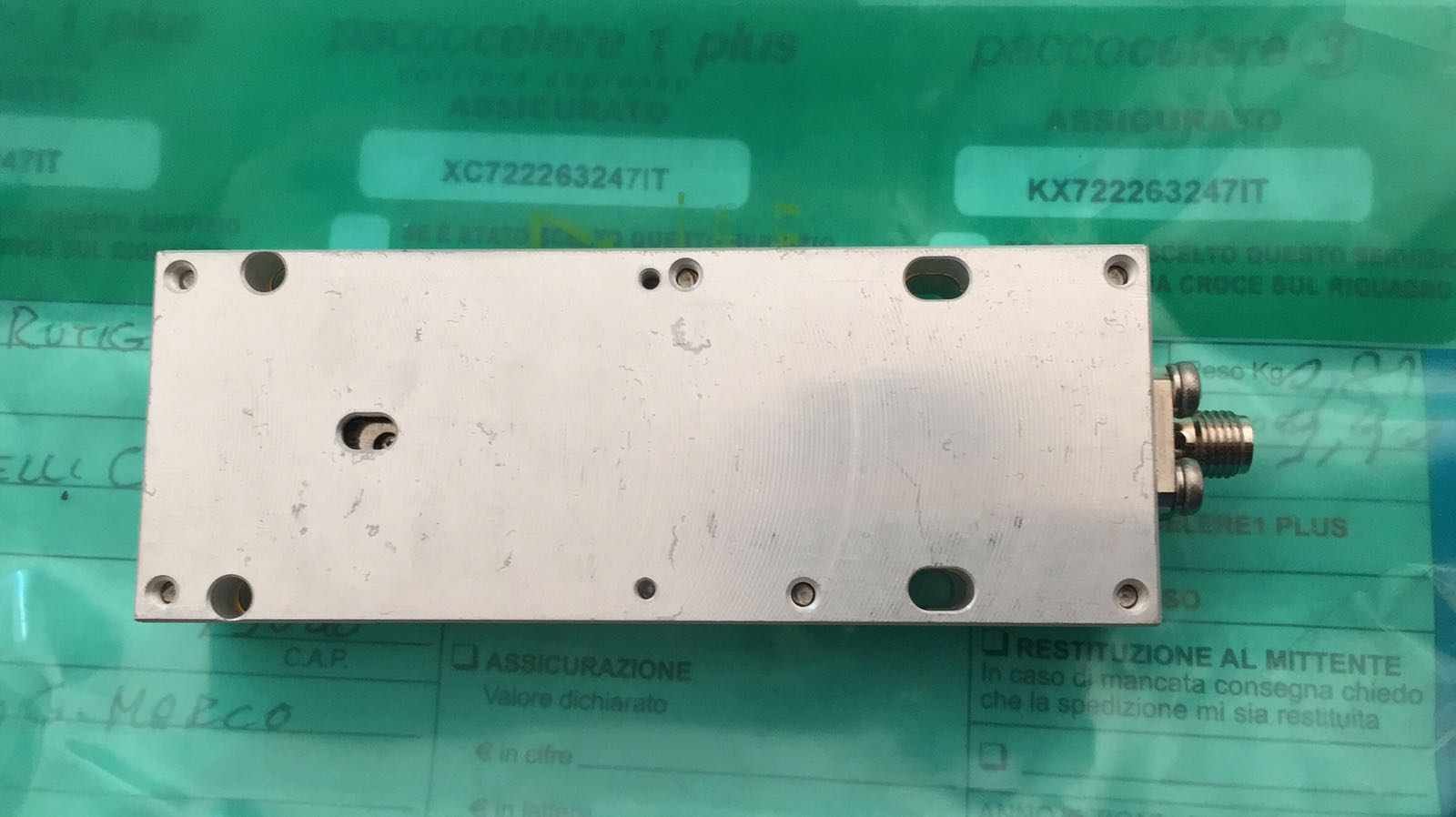

Il codice per arduino nel caso specifico si riferisce all’oscilatore locale surplus in foto, lavorante in origine sui 12GHz ma dopo modifica si riesce a farlo lavorare sulla banda radioamatoriale dei 3cm, 10GHz e 300 mhz.

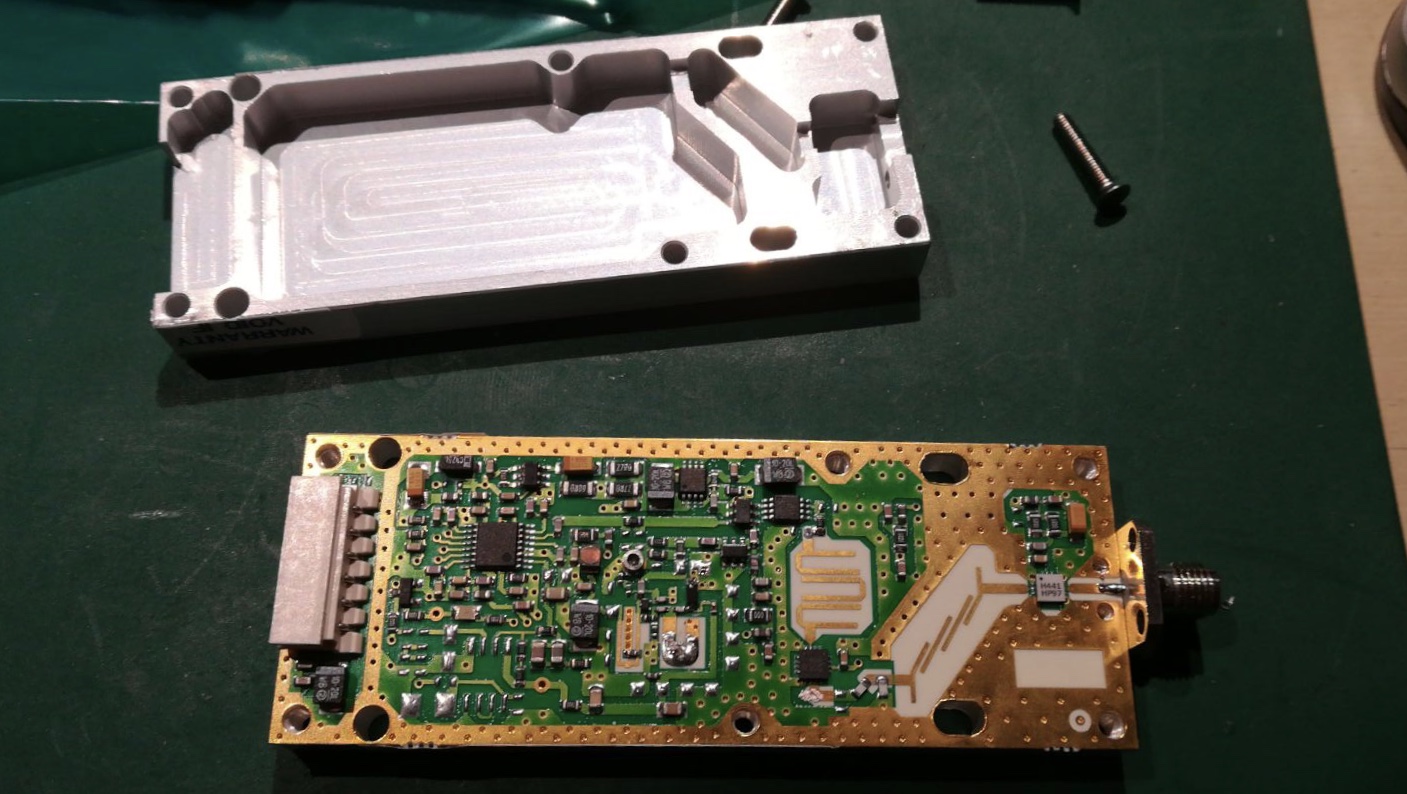

La scheda contenuta nel blocco di alluminio fresato e composta da un ADF4153, con quarzo di riferimento a 25mhz rimovibile per iniettare 10mhz da oscillatore esterno tipo GPSDO, con teconlogia a PLL frazionato, controlla la frequenza di un oscillatore di tipo "non mi ricordo" intorno a 2GHz550MHz che vengono moltiplicati per 4 da una catena conposta da moltiplicatore, filtro passa banda, moltiplicatore, filtro passa banda e finale di potenza.

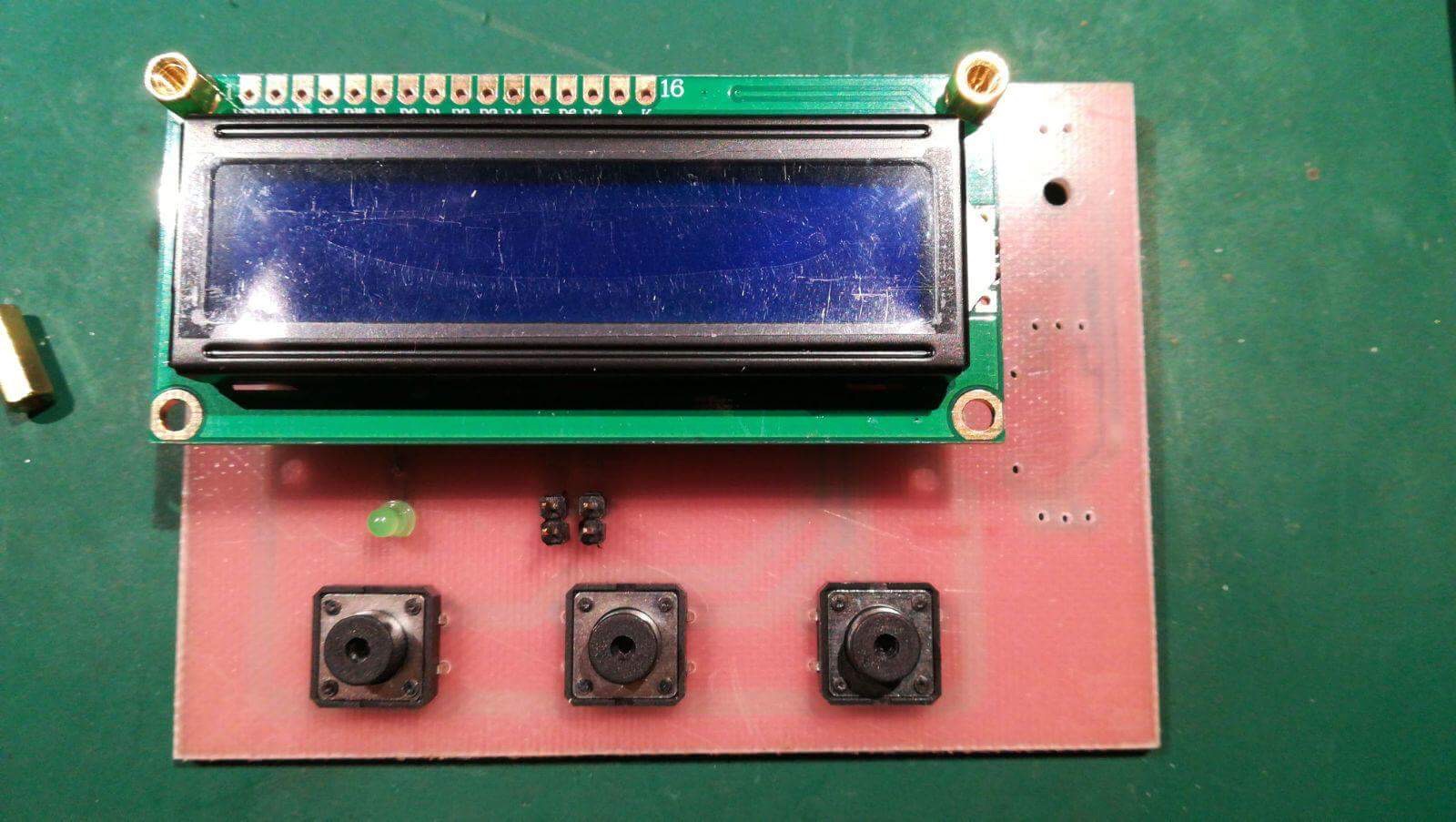

prototipo

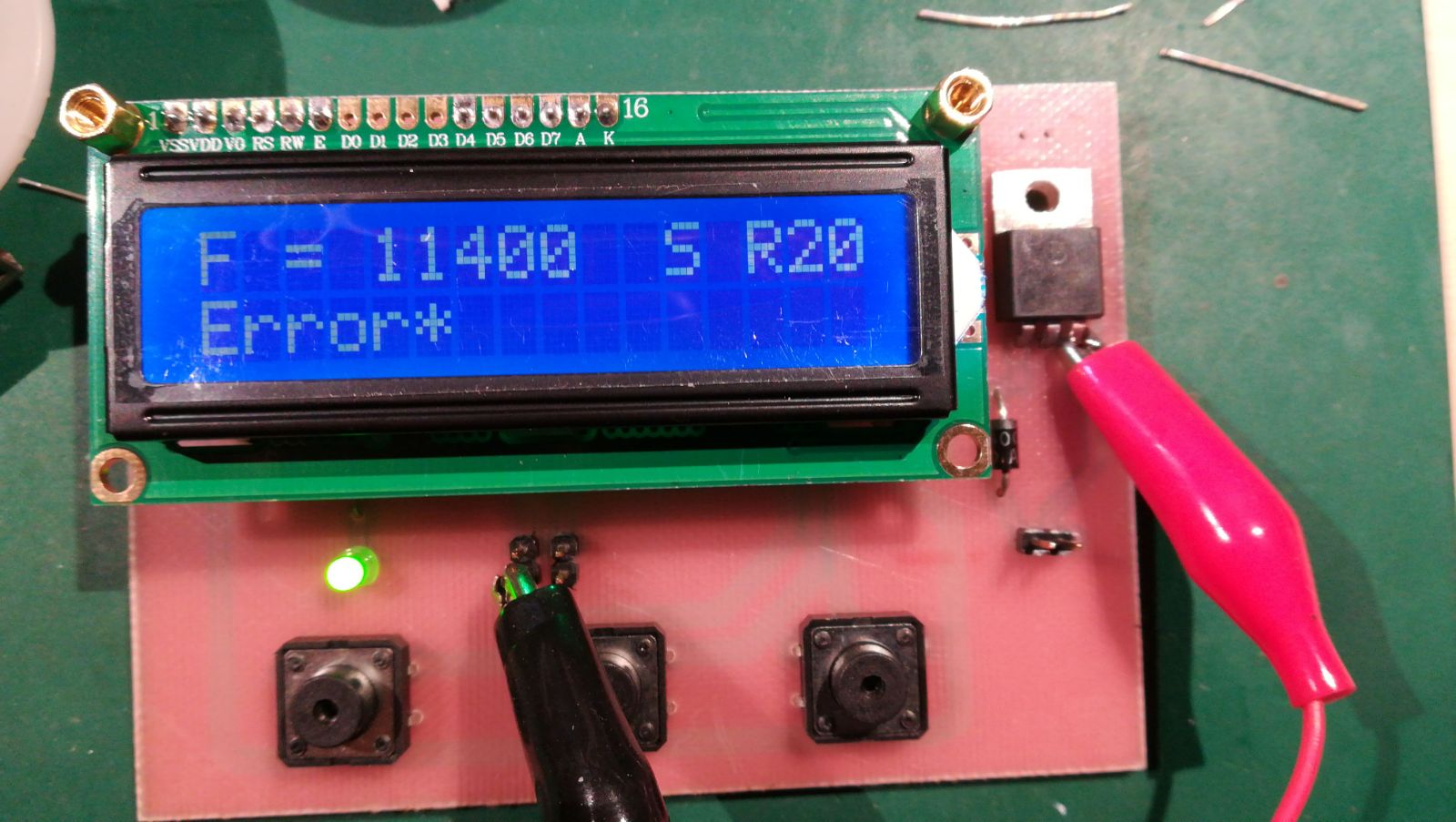

test prototipo

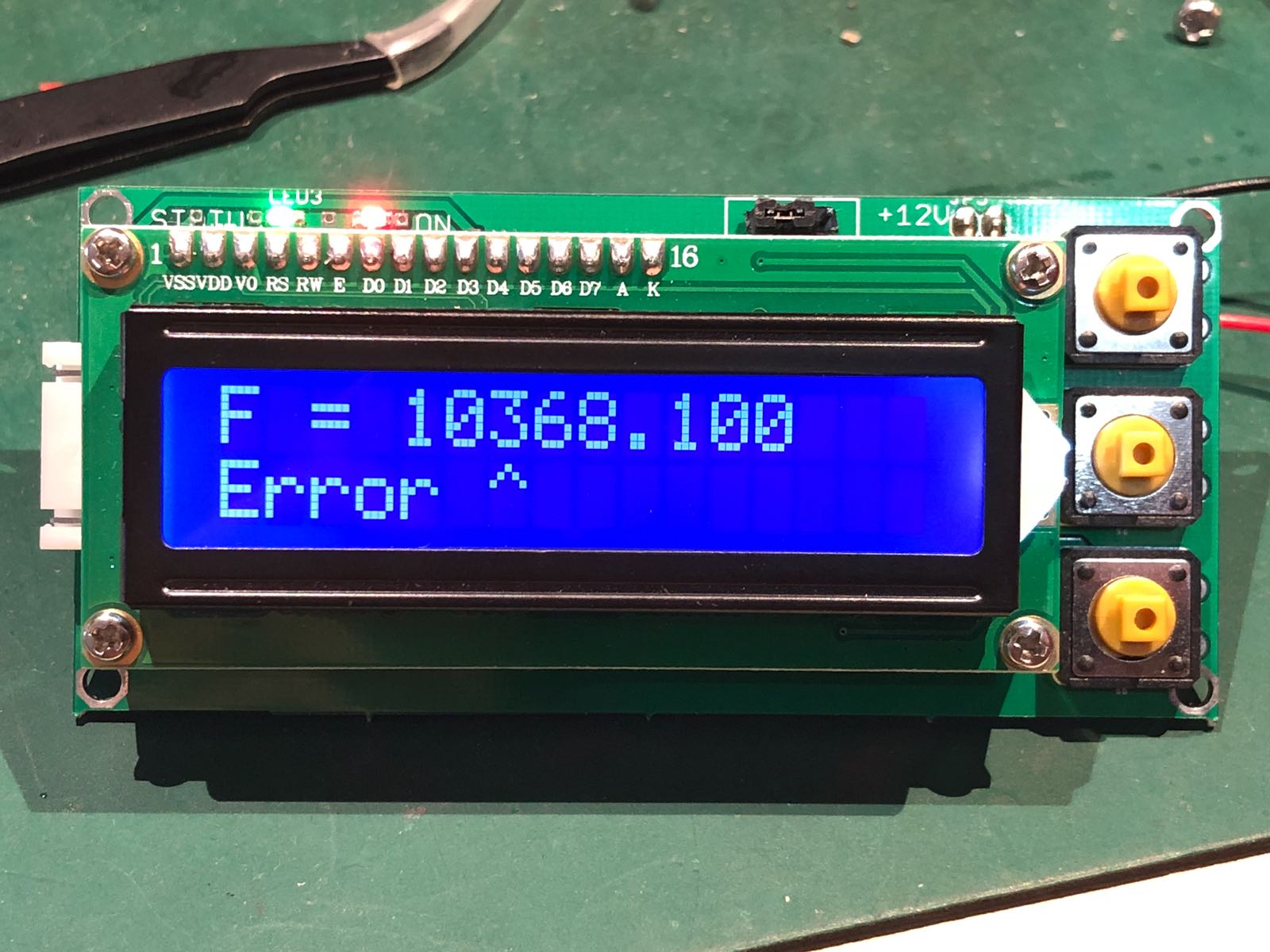

versione definitiva
